以下是:怒江福贡优质成品烟筒帽的图文介绍
6.2.2本图集给出了排气道产品的截面外形尺寸和楼板预留洞口尺寸，设计人员应根据实际工程情况选用，并做好相应的预留措施。
6.2.3排气道系统设计应保证气体顺畅排出，不宜中途转弯或水平布置。当必须转弯时，转弯不得超过两次，两弯道间的水平长度不应大于2m，并应将转弯后的排气道截面尺寸增大。中途转弯的排气道系统如采用集中动力排油烟系统，研参考第25页、怒江福贡第89页、怒江福贡同城第90页

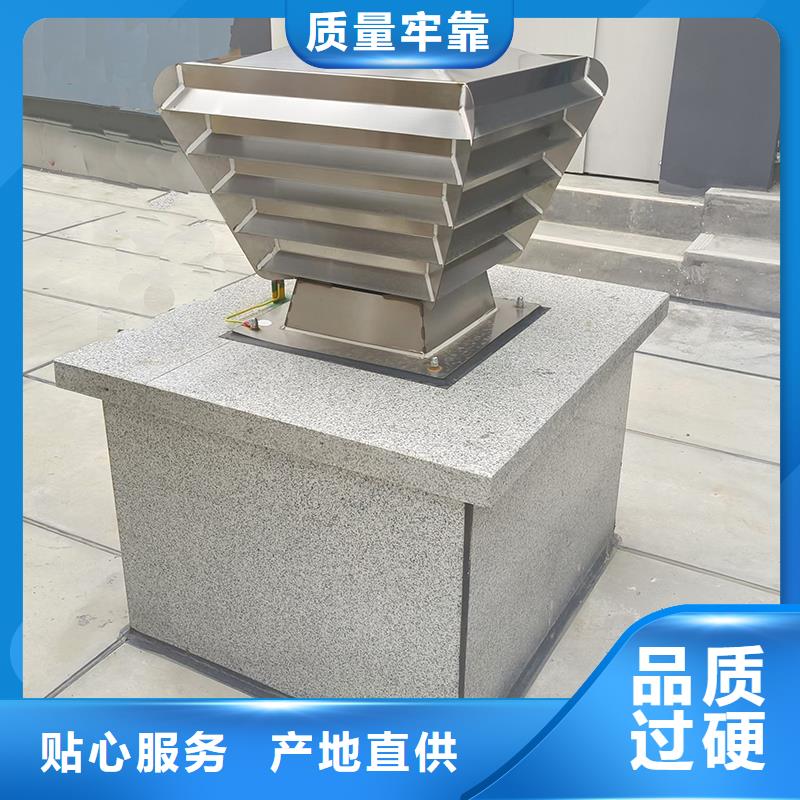

6.2.4排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、怒江福贡同城住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 怒江福贡楼顶烟道拔气风帽
B系列排气道系统采用L型构件与墙体阴角共同组成排气道。根据采用的防火止回阀的类型不同，B型排气道系统可分为拔气系统和导流系统。
拔气系统由L型构件排气道、怒江福贡当地具有变压拔气功能的防火止回阀拔气风帽、怒江福贡吸油烟机或排气扇组成。开启吸油烟机或排气扇时，外气流进入阀内射流区，向上射流，对下端产生拔气；而排气道内气流进入阀内变压区，完成空气动力学伯努利方程所表述的流体内部动压与静压的转换在阀内实现，使进气口负压减小或产生正压拔气；在排气道出气口安装拔气风帽，自然风作用于射流板产生拔气。系统在外气流、怒江福贡本地内气流、怒江福贡本地自然风共同拔气作用下，系统达到排量大、怒江福贡附近耗电少、怒江福贡当地噪声小的运行目的。
导流系统由L型构件排气道、怒江福贡附近具有导流功能的防火止回阀、怒江福贡本地拔气风帽、怒江福贡同城吸油烟机或排气扇组成。开启吸油烟机或排气扇时，外气流进入阀内，经导流装置向上排出，与排气道内气流方向一致，减小进气阻力；在排气道出气口处安装拔气风帽，自然风作用于射流板产生拔气，达到系统排气畅通目的。怒江福贡楼顶烟道拔气风帽
里双侧开防火止回阀采用旋转锁护式防火结构斜侧开导向开启，阀门密封圈采用柔性结合，以提高密闭性。阀门善板形成导向斗。引导下部气体向上自动拔风，闭合时不占用排气道通风截面，不影响排气系统的通畅性。道系统防串烟及防火的技术特点全部由阀体实现，A-F-BPS-CD型双侧开防火止回阀是关键部件，应配套使用。安装A-7F-BPS-CD型双侧开防火止回间时，排气道开孔尺寸为185x185，当排气道有外保护墙体时，外墙开孔尺寸为250x250.防火止回间维护保养时，将四周的安装螺丝或弹簧片拆下即可。当阀体位于吊顶上方时，应在吊顶位置设置检修孔，开孔尺寸应大于300x300
厨房防火止回阀接口尺寸为φ180，可增加快捷转换口连接φ150~180的软管。卫生间防火止回阀接口尺寸为φ100.怒江福贡楼顶烟道拔气风帽
怒江福贡楼顶烟道拔气风帽,C系列为单简等截面排气道系统管道之间采用承插式连接，提高密闭性。防火止回阀有直排式(C-ZF-W100)和导流式(C-ZF-N100)两种；C-ZF-W100防火止回阀采用排气道外倾斜安装，阀片开启不占用排气道内部空间，保证流通截面的简洁顺孙采用直排风帽，采用上排防倒灌技术，具有防倒灌、怒江福贡附近防雨雪功能C-Pww为同户内毗邻卫生间共用排气道。
D系列为单简排气道系统，有等截面、怒江福贡本地变截面两种形式可供选择。管体长度方向设有承重加强。防火与止回部件有直排式(D-ZF-LD型)和导流式(D-ZF-TJ型)两种，均设有应急关闭装置。
采用直排风帽，风帽采用十字组合型可调节结构，具有防倒灌、怒江福贡当地防雨雪功能。C-PwW为同户内毗邻卫生间共用排气道
宇通通风设备(怒江市福贡县分公司)深耕 D系列四孔风帽行业，采用z u i新生产工艺，科学配比材料，全新生产技术工艺，如果您对我们的产品、技术或服务有兴趣，随时欢迎您的来电或上门咨询。我们将以良好的质量，合理的价格，快捷的工期服务客户!
